ガントリークレーン
ガントリークレーンは天井クレーンの一種で、アプライトとトロリーやホイストを支える水平ビームで構成される構造となっています。 ガントリー クレーンは、建物やその他の固定構造物に取り付けられるのではなく、車輪またはレール システムで支持され、線路に沿って移動できます。 このタイプのクレーンは造船、建設、鉱山などの業界で一般的に使用されており、大型の物体や重量物を広範囲に移動するためによく使用されます。 ガントリー クレーンの吊り上げ能力は数百ポンドから数百トンまであり、手動またはコンピュータ制御システムを通じて操作できます。
ガントリークレーンのメリット
優れた機動性
ガントリー クレーンは車輪またはトラックを備えた設計が可能であり、高い可動性と柔軟性を実現します。 ある場所から別の場所に簡単に移動できるため、屋外スペースや建設現場での使用に最適です。
精度と制御の向上
ガントリー クレーンには高度な制御システムと自動化機能を取り付けることができ、吊り上げおよび移動作業中の精度と制御を向上させることができます。 これにより、貨物へのダメージが軽減され、全体的な効率が向上します。
安全性の向上
ガントリー クレーンは、揺れ防止システムや過負荷保護などの機能を備え、安全かつ効率的に設計されています。 これらの機能により、事故や怪我のリスクが軽減されます。
生産性の向上と高い耐荷重性
ガントリー クレーンは効率が高く、大量の荷物を迅速かつ効率的に移動できます。 これは、生産性の向上とダウンタイムの削減を意味します。 ガントリークレーンは耐荷重能力が高く、大きくて重い物体を簡単に持ち上げて移動できます。
-
ダブルガーダーガントリークレーンダブルガーダーガントリークレーンは、両側の脚で支えられた2本の平行な橋桁を特徴とするガントリークレーンの一種です。この設計により、シングル ガーダー ガントリーお問い合わせに追加 -
5トン10トン20トンは、電動ホイストシングルダブルガーダーガントリークレーンで信頼できるカスタマイズ定格荷重容量：5トン、20トン、15トン、10トンをカスタマイズできます）. 定格リフティングモーメント：5-500T（カスタマイズできます）.お問い合わせに追加 -
シングルガーダーガントリークレーンシングル ガーダー ガントリー クレーンは、工業環境で重量物を持ち上げて移動するように設計された天井クレーンの一種です。 クレーンの幅全体にわたる 1お問い合わせに追加 -
電動ガントリークレーン電動ガントリー クレーンは、電気で駆動されるクレーンの一種で、さまざまな産業環境で重量物を持ち上げたり移動したりするために一般的に使用されます。 これは、通常、水平の梁またはブリッジを支える 2お問い合わせに追加 -
移動式ガントリークレーン移動式ガントリー クレーンは、ポータブル ガントリー クレーンまたはミニ ガントリー クレーンとも呼ばれ、さまざまな場所に簡単に移動および設置できるように設計されたクレーンの一種です。お問い合わせに追加 -
-
-

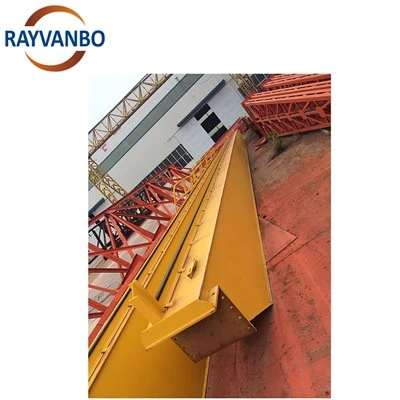

工場用ガントリークレーン工場用ガントリー クレーンは、通常、工業生産現場で重量物を効率的に移動および持ち上げるために設計された一種の昇降装置です。 工場用ガントリークレーンの一般的な製品紹介です。お問い合わせに追加 -
-
1トンアルミガントリークレーン1トンのアルミニウム合金ガントリーは、作業の取り扱いや持ち上げに使用される一種の昇降装置です。 アルミニウム合金素材の特性を持っています。 以下は、アルミニウム合金ガントリーの一般的な説明です。お問い合わせに追加 -
-
1トン 2トン 3トン 5トン 10トン 20トン 30トン電気ホイストが付いているカスタマイズされた単一の二重桁...製品名:ガントリークレーン. 定格積載量:3、5、10、20、30トン（カスタマイズ可能）. 定格揚程: 5m、10m、15m、20m（カスタマイズ可能）. スパン: 50m（カスタマイズ可能）.お問い合わせに追加
電話番号: +86-027-87788375
モバイル:+86 13720388778
- Email: info@rayvanbo.com
- 追加: 5205 シャンヘ 建物、 No.50 徐東 通り、 武昌 地区、 武漢 市、 湖北省 州、 中国
ガントリークレーンは、天井クレーンを変形させたもので、一般にガントリークレーンとして知られています。 港内では主に屋外での貨物ヤードやバルク貨物の積み下ろし作業に使用されます。 その金属構造はガントリーフレームのようなもので、耐荷重メインビームの下に 2 つの足が取り付けられており、線路上の地面を直接歩くことができ、メインビームの両端にはアウトリーチ片持ち梁を付けることができます。 ガントリークレーンは、高い敷地利用率、広い動作範囲、幅広い適応性、強力な汎用性という特徴を備えており、港湾の貨物ヤードで広く使用されています。 その構造は文字通りガントリーのようなもので、線路が地面に平らに置かれ、昔ながらのものは両端にモーターが付いており、線路上をクレーンを前後に引きずりながら移動します。より正確に設置するために、可変周波数モーターとサーボドライブによっても駆動されます。
フック付きシングルガーダーガントリークレーンおよびダブルガーダーガントリークレーンは、倉庫や鉄道の外で横向きに使用され、一般的な吊り上げおよび荷降ろし作業を行います。 この種のクレーンは、ブリッジ、支持脚、クレーン走行オルガン、トロリー、電気機器、強力な昇降ウインチで構成されています。 フレームはボックスタイプの溶接機構を採用。 クレーン走行機構は別体ドライバーを採用。 すべての機構は運転室内で操作されます。 電源はケーブルまたはスライドワイヤーから供給されます。 さまざまな用途に応じて選択できる、さまざまな容量のダブルビームガントリークレーンがあります。これは、トロリーが導電性のフレキシブルケーブルを採用し、ガントリーがスライドワイヤまたは導電性のフレキシブルケーブルを採用する二本足のAフレームサポートで構成される標準移動式ガントリークレーンです。 建物や鉄骨工事の費用がかからず、昇降設備が備わっている屋外用途に最適です。
MG モデル ダブル ビーム ガントリー クレーンはトラック走行中型から大型のクレーンで、主にスケルトン構造、昇降トロリーとクロス走行機構、長い走行機構、キャビン、フェストゥーン ケーブル、電気制御システムで構成されています。 トロリーはメインビーム上の一対のレール上を水平に移動できます。 労働者階級はA4 A5 A6 A7です。
ダブルビームガントリークレーンのメインビームは、作業環境の状況に応じてボックスタイプまたはトラスタイプを選択できます。 圧力は125Pa未満、またはそれ以上です。ダブルビームガントリークレーンは通常屋外で使用され、運転室は運転に使用され、内部に座席があります。 運転室床には断熱パッドと窓には強化ガラスを採用。 消火器とファンはオプションで装備されています。 エアコン、ブザー、インターホンなどのその他の付属機器もお客様のご要望に応じて設定可能です。カンチレバーの長さは作業の要求に合わせて設計できます。
この製品は、屋外の倉庫や作業場、資材置き場、港、鉄道駅、水力発電所、物流公園、その他の屋外の場所で広く使用されている、高頻度またはそれ以上の吊り上げ回数がある通常のクレーンです。 溶融金属、可燃性、爆発性、腐食性、過負荷、粉塵の吊り上げ、その他の危険な作業は禁止されています。
私たちを選ぶ理由
同社は競合優位性分析を実施し、競合他社と比較した自社の長所と短所を特定しました。
先進の設備
最新の技術開発に基づいた機器は、より高い効率、より優れた性能、より強力な信頼性を備えています。
豊富な経験
当社には長年の生産業務経験があります。 顧客志向とWin-Winの協力の概念により、会社はより成熟し、より強力になります。
アフターサービス
専門的で思慮深いアフターセールスチームにより、安心してアフターセールスをお受けいただけます。 親密なサービスと強力なアフターセールスチームのサポート。
プロフェッショナルチーム
当社の専門チームは互いに効果的に協力し、コミュニケーションを図り、高品質の結果を提供することに尽力しています。 彼らは、専門知識と経験を必要とする複雑な課題やプロジェクトに対処することができます。
ガントリークレーンの種類
フルガントリークレーン
フル ガントリー クレーンは、クロス ビーム、脚、ホイストを備えた通常の構成のガントリー クレーンで、車輪、レール、またはトラック上で走行できます。 サイズに応じて、モバイルやポータブルにすることができます。
セミガントリークレーン
セミガントリー クレーンには 1 本の脚があり、壁に取り付けられた I ビームを使用してクレーンの反対側を支えます。 セミガントリークレーンの構成は、ブリッジ、クレーン機構、トロリー、ホイストで構成されます。 セミガントリークレーンは、天井クレーンとガントリークレーンを組み合わせたもので、屋内および屋外に設置されます。
ポータブルガントリークレーン
ポータブル ガントリー クレーンは軽量で、ゴム製ホイールまたはキャスターに取り付けられています。 吊り上げ能力は 0.5 トンから 5 トンまであり、さまざまな高さとスパンがあります。 施設内の任意の場所に移動して、資材を持ち上げたり設置したりできます。
調整可能なガントリークレーン
可搬式または固定式の調整可能なクレーンにはいくつかの種類があります。 積載物のニーズに合わせて高さ、幅、水平ビームを調整できます。 調整可能なクレーンの利点は、その柔軟性と利便性です。 小型の調整可能なガントリー クレーンが一般的ですが、より大型の常設単桁タイプも入手可能です。
ボックスガントリークレーン
ボックスガントリークレーンは、クレーンブリッジとして4面のボックスを備えています。 ホイストトロリーはボックスの底に取り付けられています。 箱桁ガントリー クレーンの設計により、橋梁スパンが長くなり、耐荷重が大きくなります。 それらはシングルボックスまたはダブルボックスであり、ダブルボックスのデザインは非常に重い吊り上げに使用されます。
トラスガントリークレーン
トラスガントリークレーンとは、クレーンの桁、脚、横梁が連結されたシャフトで構成されるタイプのクレーンを指します。 トロリーはトラス桁の上を走行し、運転室を備えている場合もあります。 トラスガントリークレーンは軽量で車輪圧力が小さいです。 吊り上げ能力は 5 ～ 100 トンで、さまざまな吊り上げ高さとスパンが用意されています。
橋形クレーンとガントリークレーンの違いは何ですか?
橋形クレーンは、構造物または建物から吊り下げられる一種の天井クレーンであり、その橋はカバーする必要があるエリアの幅にまたがっています。 荷物を水平、垂直に移動できるホイストとトロリーを備えており、重量物を持ち上げるのに使用できます。 一方、ガントリークレーンは橋形クレーンに似ていますが、脚が構造物に吊り下げられるのではなく、地面のレールまたは車輪の上を走行します。 ガントリークレーンは屋外で建物のない場所や広範囲の作業が必要な場所でよく使われます。 ガントリー クレーンは、船舶からのコンテナの積み下ろしにも最適です。 したがって、2 つのクレーンの主な違いはサポート方法です。
すべてのガントリー クレーンは持ち運び可能ですか?
いいえ、すべてのガントリー クレーンが持ち運び可能なわけではありません。 すべてのガントリー クレーンは移動可能ですが、高容量ガントリー クレーンは、レールのみ、レールとホイールの組み合わせ、または壁に取り付けられた I ビームを備えたセミシステムとして指定された経路を横切ることしかできません。
ガントリークレーンはなぜ重要ですか?
ガントリークレーンはさまざまな機能を果たします。 屋内でも屋外でも作業できるため、車両基地や埠頭から商品を簡単に輸送しながら、建物の一端にある荷積みドックと倉庫の間で物品を移動できます。 ほとんどのガントリー クレーンは 360 度の動きが可能なため、屋内でも屋外でも問題なく使用できます。 ガントリー クレーンは、その効率性、費用対効果、使いやすさにより、多くの建設プロジェクトに不可欠なものとなっています。 力仕事を素早く完了することで時間を節約できます。
ガントリークレーンの材質
ガントリー クレーンは通常、鋼鉄で作られているため、強度があり、耐久性があり、重い荷重にも耐えることができます。 鋼は腐食を防ぐためにペイントまたは他の保護材料でコーティングされる場合があります。 ガントリー クレーンの特定の部品に使用されるその他の材料には、アルミニウム、真鍮、プラスチックなどがあります。 ただし、ガントリー クレーンの主要な構造コンポーネントは、最大の強度と安定性を得るために通常鋼鉄で作られています。
ガントリークレーンの応用
製造業
ガントリー クレーンは、材料、消耗品、製品を持ち上げて移動するために工業生産で広く使用されています。 あらゆる種類のガントリー クレーンは、その生産プロセスの性質上、自動車、鉄鋼、航空機産業にとって不可欠な部分です。 自動車産業や航空機産業では、ガントリー クレーンはエンジンの設置と配置の一部です。
造船所産業
大型頑丈クレーンが最もよく使用されるのは造船所です。 非常に重い荷物を移動したり、部品を輸送したりするために使用されます。 輸送船は、船に動力を供給するエンジンから運ぶ荷物に至るまで、あらゆる部分が大きくて重いです。 ガントリー クレーンの機動性と多用途性により、ガントリー クレーンは最適な選択肢となります。 造船所の用途では、造船、修理、荷降ろし、資材の移動にさまざまな頑丈なガントリー クレーンを使用する必要があります。
倉庫業
ガントリー クレーンが倉庫作業に非常に役立つ主な理由は、その多用途性です。 倉庫には天井クレーンを設置できるスペースがあると考えられますが、倉庫の建物の構造によっては天井クレーンに対応できない場合が多くあります。 倉庫では通常、保管する荷物の種類に応じてさまざまなガントリー クレーンが使用されます。 通常、倉庫クレーンは移動式であることが求められ、非常に重い荷物を荷降ろしから積み込みまで移動できます。
建設業
可動性と積載能力の点でガントリー クレーンに依存しているもう 1 つの業界は建設です。 建設業界では、構造物や建物を建設するために作業員が出勤し、仕事が完了すると速やかに退去します。 このタイプのインスタント インおよびインスタント アウトには、アプリケーションのニーズを満たすために使用できるが、取り壊したり削除したりできるツールが必要です。 ガントリー クレーンが建設業界で非常に重要になっているのは、これらの理由からです。
ガントリークレーンができるまで
フレーム
ガントリー クレーンの構造は、主桁または梁と脚で構成されます。 セミガントリークレーンの場合、梁と脚が1本の構造となります。 ビームは荷重を支える主な役割を果たします。 ガントリークレーンが軽荷重か重荷重か、また荷物の重量によってビームの大きさ、長さ、本数が異なります。 脚に関しては、自重を軽減し、スパンの偏差を考慮するために、一方の側は硬く、もう一方の側は柔軟になっています。
トロリー
トロリーはホイストをクレーンのガーダーに沿って水平に移動させ、上部または下部に取り付けることができます。 トロリーのタイプは、ローガーダー、ノーマルヘッドルーム、ダブルガーダーの 3 種類です。 間隔ワッシャーを備えたトロリーは、ワッシャーを追加または削除することでビームに合わせて調整できます。 ネジ調整トロリーは、ネジ機構を使用して調整を行います。 ホイールバンパーはトロリーの車輪が他の機器と衝突するのを防ぎ、サイドガイドローラーはトロリーのぐらつきを防ぎます。
ホイスト
ガントリークレーンのホイストは、トロリーに取り付けられたウインチの一種で、荷物を垂直面に沿って昇降させ、トロリーの動きに合わせて前後に動きます。 チェーン駆動のホイストは最大 5 トンを持ち上げることができますが、ワイヤロープホイストは 5 トン以上を持ち上げることができます。 リービングは、ワイヤロープまたはチェーンとホイストのブロックとドラムの構成について説明しています。 さまざまなタイプのリービングは、ヘッドルーム、持ち上げ速度、容量に影響を与えます。 ヘッドルームとはビームからフックまでの距離です。
力
フェストゥーンは、トロリーとホイストに電力を供給する配線の形式です。 提供される電力はバスバーまたは受信ステーションから供給され、ブリッジ パネルに分配されてクレーンに電力を供給します。 ケーブルはパネルからホイストとブリッジのドライブに電力を送り、ホイスト、トロリー、ブリッジを動かします。 ガントリー クレーンの電源には、直接 AC、誘導 AC、または同期があります。
制御装置
ガントリー クレーンの制御装置を使用すると、オペレータはクレーンの動きとホイストを直接制御できます。 クレーン制御には、小型ガントリー クレーンの有線または遠隔制御から、オペレータがクレーンに乗ったり、座ってクレーンの動きを観察したりするキャブやオペレータ ブースに至るまで、さまざまな方法があります。 ガントリー クレーンの操作では、オペレーターをキャブから移動させ、地上からクレーンを操作させるのが一般的な傾向です。 このような場合、オペレーターは、ボタン、レバー、またはその他のコマンド機構を備えた吊り下げ式またはリモート無線制御装置を使用して、ガントリー クレーンを移動および位置決めします。
ガントリークレーンの構成部品
ガントリー クレーンの主なコンポーネントには、主桁、カンチレバー、支持脚、トロリー、運転室、吊り上げワイヤー ロープ、フック、および風の強い環境用の風速計や避雷針などのその他のオプション機能が含まれます。
定期的な検査と監視
定期的な検査は、ガントリー クレーンの効果的なメンテナンスの基礎です。 徹底的な目視検査を実施すると、コンポーネントの損傷、磨耗や腐食の兆候など、明らかな問題を特定するのに役立ちます。 これらの検査により、潜在的な問題が早期に発見され、より深刻な故障や高価な修理のリスクが軽減されます。
潤滑とグリースアップ
クレーンの可動部品の適切な潤滑は、スムーズで効率的な作業のために不可欠です。 潤滑により、摩擦による磨耗が防止され、コンポーネントへのストレスが軽減され、クレーンの寿命が延びます。 ただし、過剰なグリース塗布は汚れや破片の過剰な蓄積につながる可能性があるため避けてください。
電気系統のチェック
誤動作や安全上の危険を防ぐためには、ケーブル、コネクタ、スイッチ、コントロール パネルなどの電気コンポーネントを定期的に確認し、保守することが不可欠です。 接続の緩み、ワイヤの擦り切れ、または腐食の兆候があった場合は、すぐに対処する必要があります。
構造的完全性
クレーンの構造的完全性を確保することは、安全な操作にとって最も重要です。 これには、主要構造、レール、梁、および支持要素に変形、亀裂、または腐食の兆候がないかどうかを確認することが含まれます。 定期的な検査は、クレーンの安定性と安全性を損なう可能性のある潜在的な弱点を特定するのに役立ちます。
安全装置と安全システム
ガントリークレーンには、リミットスイッチ、過負荷保護、非常停止ボタン、警報器など、さまざまな安全装置やシステムが装備されています。 これらの安全機能は定期的にテストして、正しく機能していることを確認する必要があります。 安全装置が故障している場合は、事故を防止し、安全基準を確実に遵守するために、直ちに対処する必要があります。
ガントリークレーンの動作原理
ガントリークレーンは、重い荷物をある場所から別の場所に移動するために使用されるクレーンの一種です。 ガントリー クレーンの動作原理はてこの概念に基づいています。 ガントリー クレーンは、2 本の支柱または脚で支えられた水平ビームで構成されています。 ビームは、ビームの長さを横切って移動できるトロリーに取り付けられています。 トロリーには荷物を昇降できる昇降機構が付いています。 トロリーに荷物が置かれると、ホイスト機構がトロリーを地面から持ち上げます。 次に、トロリーはビームの長さを横切って希望の位置まで移動します。 巻上機構を下げることで荷重を下げることができます。 ガントリークレーンは手動または電動で操作されます。
ビデオ
よくある質問
当社は、中国の主要なガントリー クレーンのメーカーおよびサプライヤーの 1 つとしてよく知られています。 高品質のガントリー クレーンをここで卸売して、当社の工場から見積もりを取得してください。 価格のご相談は、お問い合わせください。
